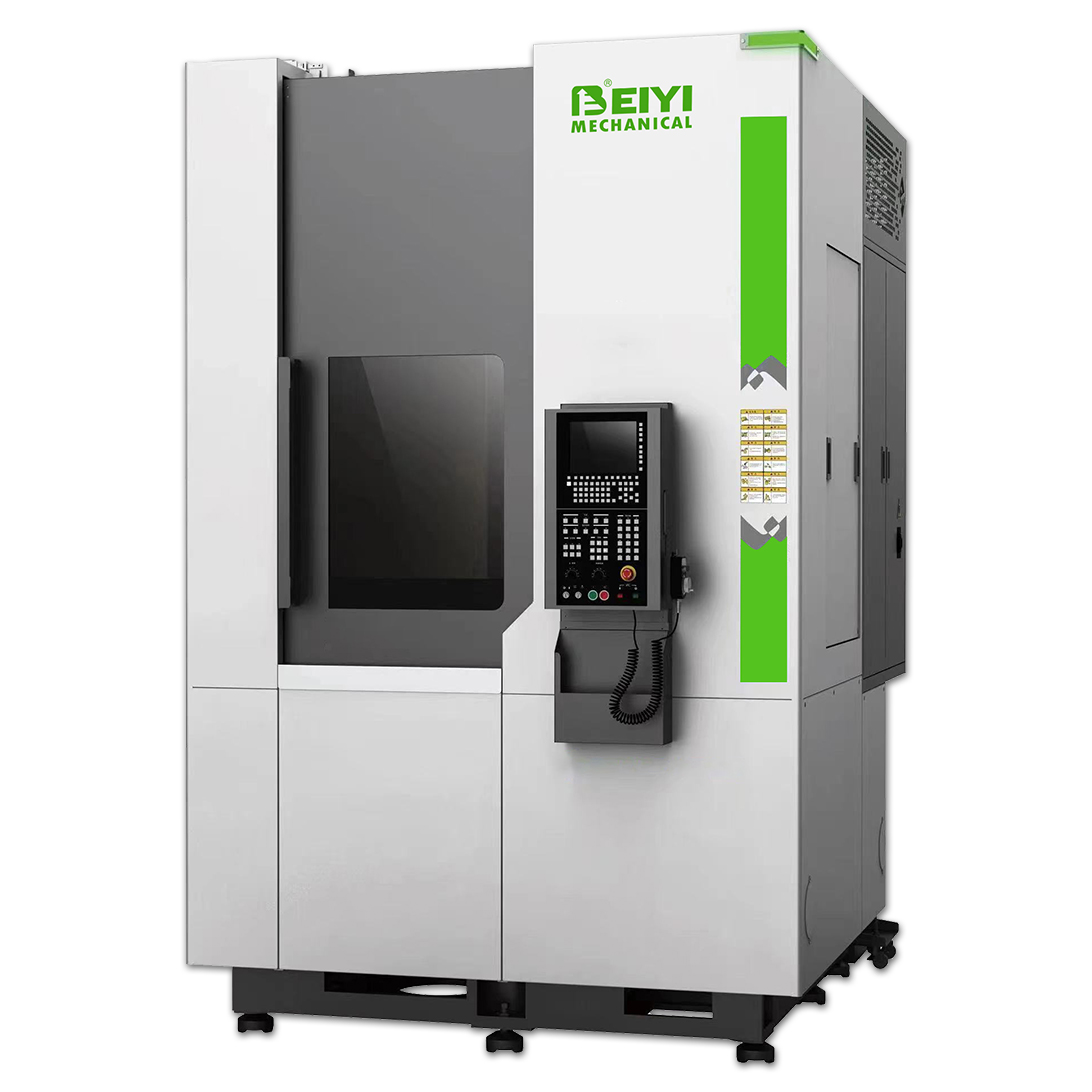

BYVT6070立式車床

全國統一客服熱線：18857696060

當前位置：首頁 > 產品中心 > 數控立式車床、數控倒立式車床 > BYVT6070立式車床

一、機床簡介

BYVT6070立式車床是一款高速、高效、高剛性的加工設備，粗精一體化、工序集約化加工。機床采用全封閉防護罩，防止粉塵腐蝕機床部件，主要配置采用進口，有一部分采用台灣知名企業的部件，增強機床的穩定性及延長機床的使用年限，整機造型穩重大方，主要針對汽車製動鼓、輪轂、電機殼及閥門等產品需求。

夾具：采用液壓卡盤（立車專用），具有防水防塵功能。

驅動：采用高端精密滾珠絲杠來驅動，快移速度為12m/min，具有良好運動進度和動態特性，從而大幅提高加工效率。

刀塔：刀塔采用三和伺服動力刀塔，伺服電機高速分度，牙盤精密定位，液壓鎖緊結構。換到速度快，定位精度高，可靠性強的特點。

二、 BYVT6070數控立式車床標準參數

加工能力	最大回轉直徑	φ700mm
	最大車削直徑	φ600mm
	過托板最大車削高度	550mm
	過托板最大車削直徑	Φ255mm
行程	X軸	610mm
行程	Z軸	650mm
快移速率	X快速快移率	12m/min
快移速率	Z快速快移率	12m/min
主軸	主軸轉速	100-500r/min
	主軸電機功率	22Kw/1000rpm
	主軸端麵形式	A2-11
	主軸軸承等級	日本NTN P5級
	前軸承	NN3032SKM
	後軸承	NN3026SKM.
	主軸外徑	φ160mm
	主軸內經	φ80mm
出廠精度	重複定位精度	±0.003mm
	定位精度	±0.005mm
	最小定位單位	0.001mm
卡盤和刀塔	三爪中實液壓卡盤	21寸
	工位	12
	刀塔中心高	125mm
	刀架形式	BMT65動力刀
控製係統	標準配置	發那科
	X伺服電機	27NM/2000RPM
	Z伺服電機	27NM/2000RPM
	主電機	22KW/1000RPM
	顯示器	中文顯示
	傳輸接口	USB
切削冷卻係統	冷卻電機	180W
	泵出水量	50L/min
	切削液箱容量	300L
	自動排屑機
電力需求	電源	380V
	電能消耗	35KW
	機床在下列條件下能長期穩定工作	溫度5~38°
	環境濕度	＜85%
設備其他參數	液壓泵站	2.2KW/50Hz-50L
	設備重量	約8.2噸
	占地麵積（長X寬X高）	2380X1815X3120
